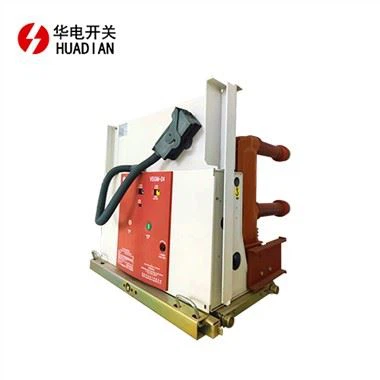

VS1-12 magnetinis vakuuminis grandinės pertraukiklis

Gamybos įvadas VS1-12 Magnetinis vakuuminis grandinės pertraukiklis, valdomas nuolatinio magneto mechanizmu. Kai grandinės pertraukiklis yra uždarymo arba atsidarymo padėtyje, jokia srovė neteka per ritę, o nuolatinis magnetas naudoja mažos magnetinės varžos kanalą, kurį suteikia statinis ir...

Siųsti užklausą

produkto pristatymas

Gamybos įvadas

VS1-12 Magnetinis vakuuminis grandinės pertraukiklis, valdomas nuolatinio magneto mechanizmu. Kai grandinės pertraukiklis yra uždarymo arba atidarymo padėtyje, jokia srovė neteka per ritę, o nuolatinis magnetas naudoja mažos magnetinės varžos kanalą, kurį suteikia statinis ir dinamiška geležies šerdis, kad geležinė šerdis išliktų viršutinėje ir apatinėje ribinėje padėtyje be jokio mechaninio užrakto.

Apie VS1-12 magnetinį vakuuminį grandinės pertraukiklį, kai yra veiksmo signalas, srovė uždarymo arba atidarymo ritėje sukuria magnetinį potencialą, o ritės generuojamas magnetinis laukas judančiose ir statinėse geležies šerdyse ir nuolatinio magneto generuojamas magnetinis laukas yra uždedamas ir susintetinamas. Veikiant sintetinio magnetinio lauko jėgai, jungiklio korpusas varomas nurodytu greičiu, kad per tam tikrą laiką būtų atlikta atidarymo ir uždarymo užduotis.

Nuolatinis magnetas pakeičia tradicinį išjungimo mechanizmą, kad būtų pasiekta ribinės padėties laikymo funkcija, o atidarymo ir uždarymo ritė suteikia darbui reikalingą energiją. Matyti, kad dėl veikimo principo pasikeitimo bendras detalių skaičius ir viso mechanizmo sudedamosios dalys yra labai sumažintos, todėl bendras mechanizmo patikimumas gali būti žymiai pagerintas.

VS1-12 Magnetiniai vakuuminiai grandinės pertraukikliai yra su keraminiais vakuumo pertraukikliais, kurie yra tarpinio sandarinimo arba vienkartiniai sandarinimo ir iškrovimo lanko pertraukikliai, kurie visi pagaminti iš vario ir chromo kontaktinių medžiagų ir puodelio formos išilginio magnetinio lauko kontakto struktūra.

VS1-12 Magnetiniai vakuuminiai grandinės pertraukikliai turi specialų nuolatinio magneto mechanizmo valdiklį, kuris turi šias charakteristikas:

a. Lankstūs nustatymai.

Per ryšio sąsają patogu nustatyti: valdymo impulso ribinį laiką, uždarymo vėlavimą, valdymo įtampos žemos įtampos vertę ir kt.

b. Išmani komunikacijos sąsaja.

Įrenginys turi išmaniąją ryšio sąsają, kuri gali užbaigti nuotolinio valdymo funkciją ir atitikti išmaniosios elektros įrangos reikalavimus.

Specifikacija

Nr.	Prekė	Vienetas	Duomenys
1	Nominali įtampa	Kv	12
2	Maksimali darbinė įtampa	Kv	12
3	Nominali srovė	A	630/1250/1600/2000/2500/3150
4	Nominali trumpojo jungimo pertraukimo srovė	Ka	20	25	40
5	Nominali trumpojo jungimo perjungimo srovė	Ka	50	63	100
6	Vardinė didžiausia atsparumo srovė	Ka	50	63	100
7	4S nominali trumpojo jungimo atsparumo srovė	Ka	20	25	40
8.a	Retas izoliacijos lygis: 1 min. galia, atspari įtampai	Kv	42
8.b	Retas izoliacijos lygis: Impulso atsparumo įtampa	Kv	75
9	Nominali veikimo seka	S	ot-co-t1-co
10	Mechaninis gyvenimas	Laikai	10000
11	Vardinis trumpojo jungimo srovės pertraukimo laikas	Laikai	50
12	Nominali veikimo mechanizmo uždarymo įtampa	V	AC/DC 110/220
13	Nominali veikimo mechanizmo atidarymo įtampa	V	AC/DC 110/220
14	Kontakto atidarymo atstumas	mm	10 plius 1
15	Viršutinis judėjimas (kontaktinės spyruoklės suspaudimo ilgis)	mm	3,5 plius 0.5
16	Trifazio kontakto atidarymo ir uždarymo sinchroniškumas	ms	Mažiau arba lygus 2
17	Kontakto uždarymo atmetimo laikas	ms	Mažiau arba lygus 2
18	Vidutinis atidarymo greitis	m/s	0.9-1.3
19	Vidutinis uždarymo greitis	m/s	0.5-0.8
20.a	Išjungimo laikas esant didžiausiai veikimo įtampai	s	Mažiau arba lygu 0.05
20.b	Išjungimo laikas esant minimaliai veikimo įtampai	s	Mažiau arba lygu 0.08
21	Uždarymo laikas	s	Mažiau arba lygu 0.1
22	Kiekvienos fazės pagrindinės kilpos varža	μΩ	Mažesnis arba lygus 40
23	Leidžiamas sunaudotas kontaktų storis	mm	3

Gamybos detalės

Nuolatinio magneto veikimo mechanizmas:

China VS1-12 Magnet Vacuum Circuit Breaker factory

Atidaryti būseną

China VS1-12 Magnet Vacuum Circuit Breaker manufactures

Uždarymo būsena

Montavimo dydis:

VS1-12 Magnet Vacuum Circuit Breaker on sale

Rankinio vežimėlio tipas

VS1-12 Magnet Vacuum Circuit Breaker good quality

Fiksuotas tipas
